總結

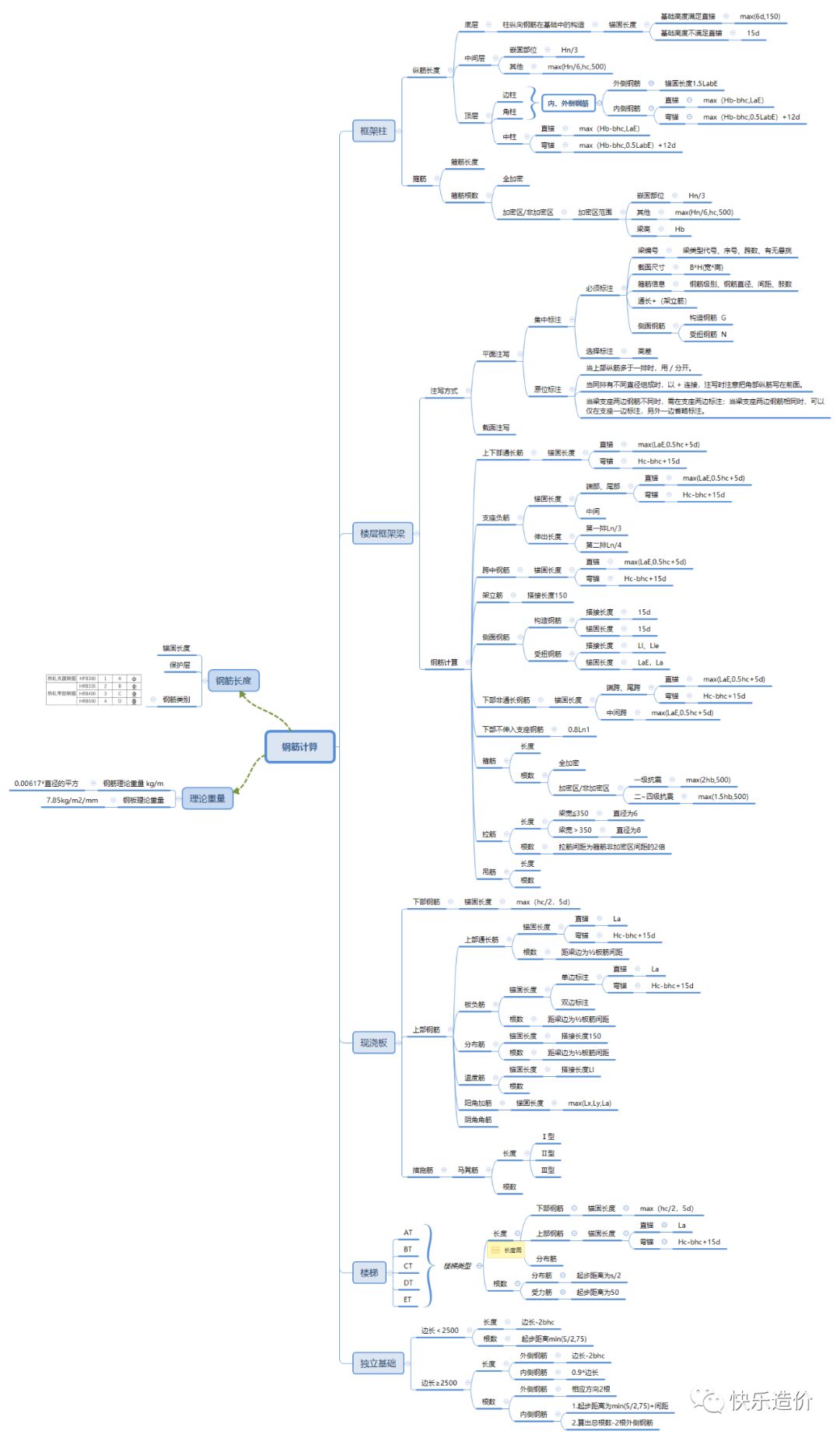

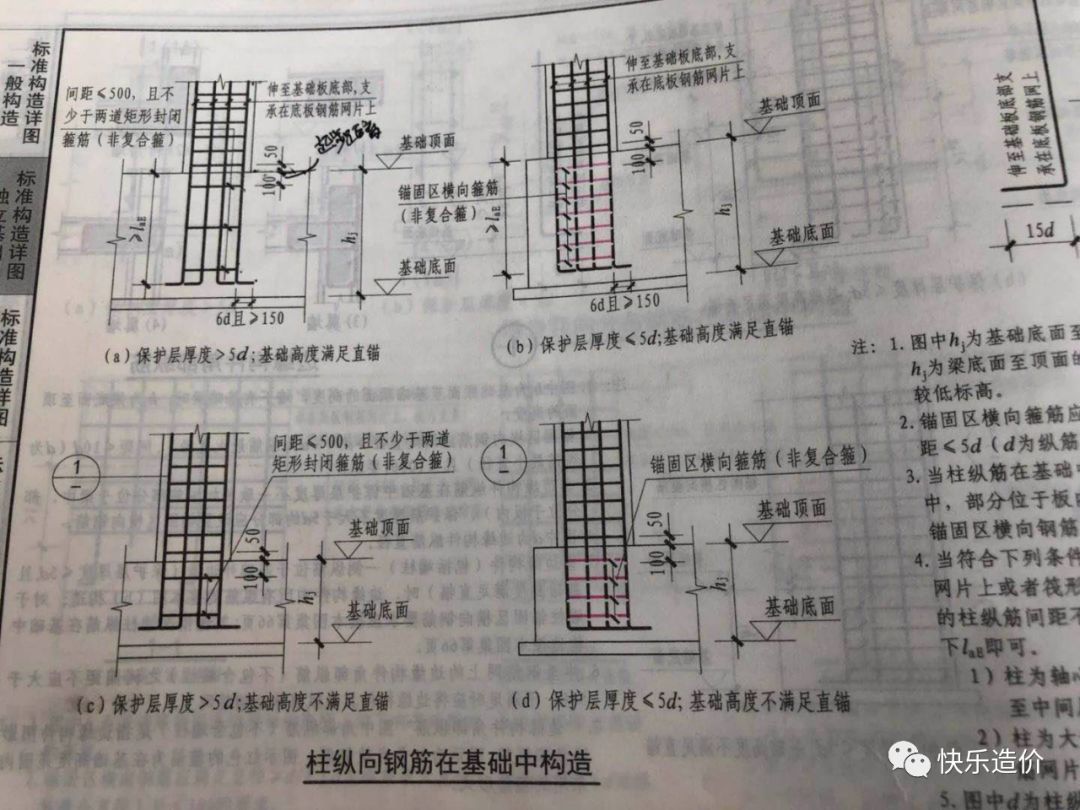

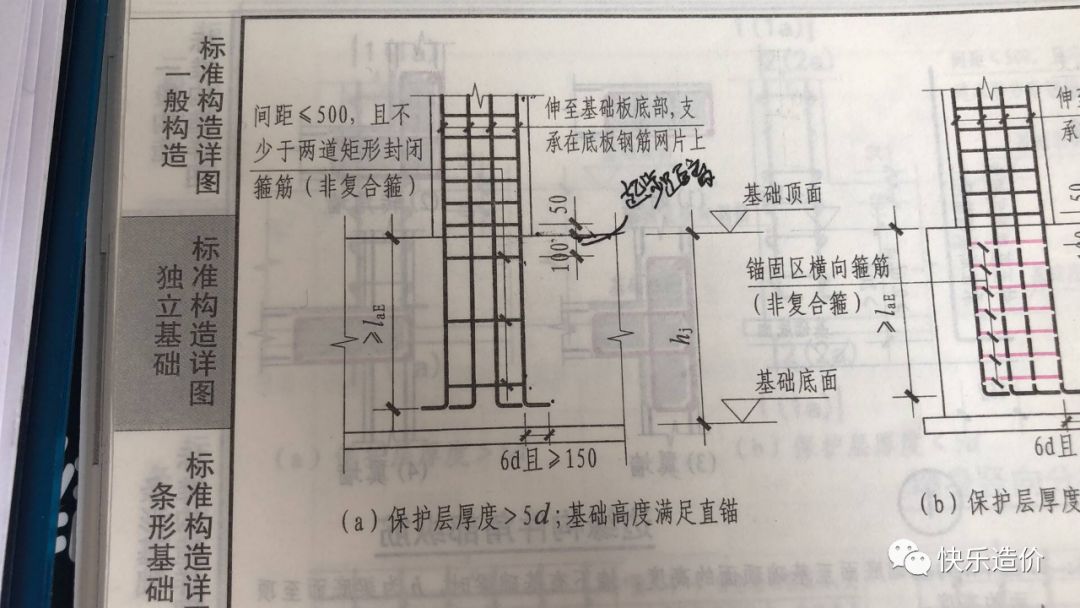

柱：柱縱向鋼筋在基礎中構造
↓
15d（鋼筋在基礎中彎折部分）
↓
基礎高度≠直錨
↓
LaE長度﹥基礎范圍
↓ ↓
33*22=726 500-40=460
（33：C30 混凝土強度 22：直徑 二級抗震）（500：基礎高 40：保護層厚度）
基礎 1-3層

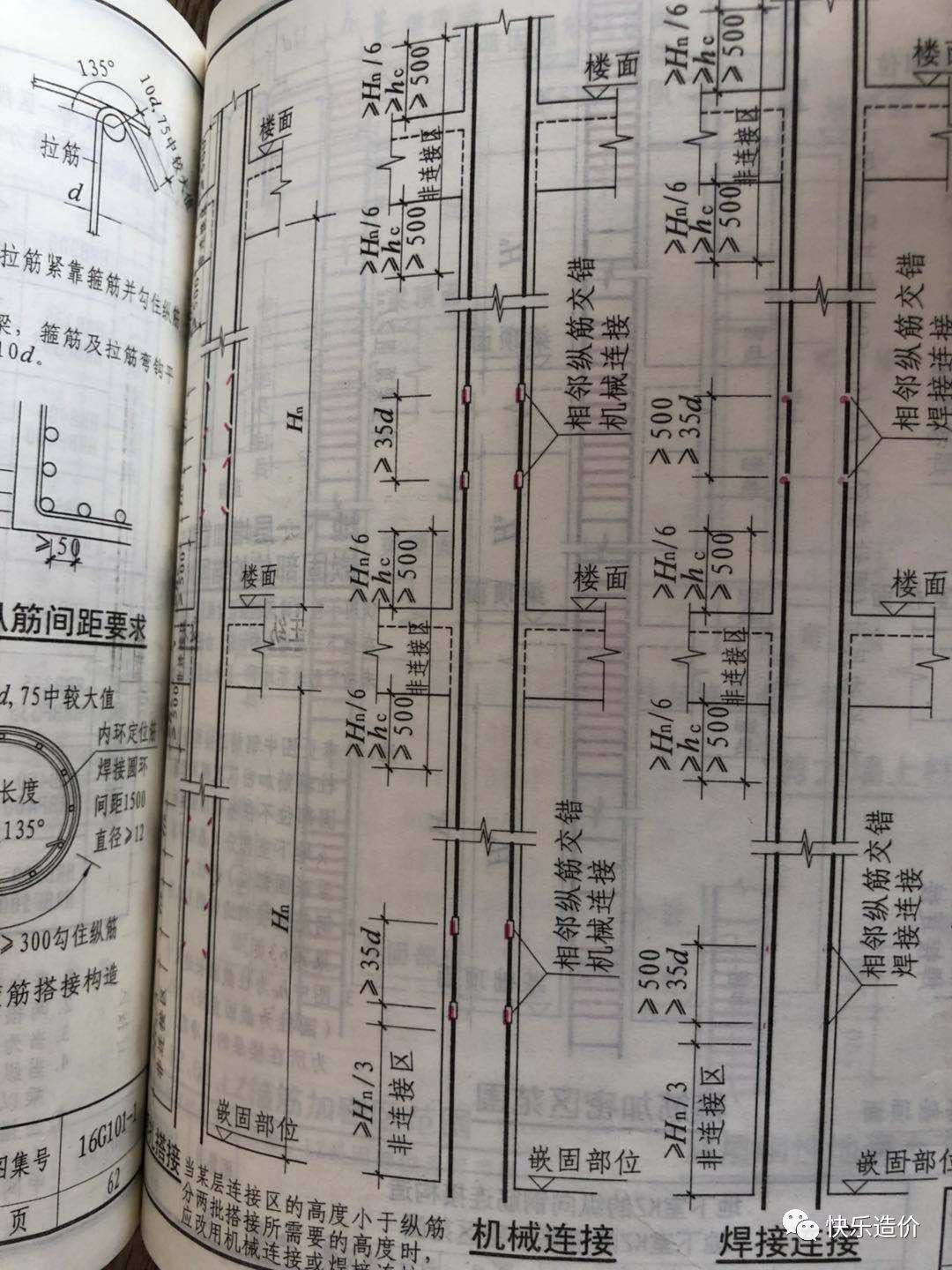

鋼筋連接
分類：綁扎搭接、機械連接、焊接連接
機械連接：
KZ1 d=22/d=18
基礎層：15d（彎鉤*直徑）+1700（基礎層高度1800-100）-40（保護層厚度）+Hn/3(Hn:所在樓層層高-所在樓層的梁高)/3{非連接區}=3.12333
基礎層：15d（彎鉤*角筋直徑）+1700（基礎層高度1800-100）-40（保護層厚度）+Hn/3(Hn:所在樓層層高-所在樓層的梁高)/3+35d(圖紙規定*直徑){連接區：相鄰縱筋交錯機械連接}=3.89333
一層：一層層高-基礎層伸入一層的高度+一層伸入二層的高度
3.9-Hn/3(基礎層伸入一層的高度)/3+Hn/6(所在樓層層高-所在樓層梁高)/6
3.9-（3.9-0.5）/3+（3.6-0.5）/6=3.284
二層：二層層高 -一層伸入二層的高度+二層伸入三層的高度
3.6-Hn/6（一層伸入二層的高度）/6+Hn/6（所在樓層層高-所在樓層梁高）/6
3.6-0.517+（3.6-0.5）/6=3.6
三層：三層層高-二層伸入三層的高度+三層伸入四層的高度
3.6-Hn/6(二層伸入三層的高度)/6+Hn/6（所在樓層層高-所在樓層梁高=0.483＜500（取大數））/6
3.6-0.517+0.517=3.6
KZ4 d=25/d=20
C30(混凝土強度) 二級抗震 基礎高度600 LaE{33d (33*25角筋強度）﹥基礎范圍（600-40）
基礎層：15d（彎鉤*角筋直徑）+1700-40+Hn/3 d=25 梁：600 {非連接區}=3.135
15d（彎鉤*角筋直徑）+1700-40+Hn/3+35d d=25 {連接區}=4.010
15d（彎鉤*角筋直徑）+1700-40+Hn/3 d=20 {非連接區}=3.060
15d（彎鉤*角筋直徑）+1700-40+Hn/3+35d d=20 {連接區}=3.760
一層：一層層高-基礎層伸入一層的高度+一層伸入二層的高度
3.9-Hn/3（基礎層伸入一層的高度）/3+Hn/6（所在樓層層高-所在樓層梁高）/6=3.9-1.1+0.5=3.3（非連接區）
3.9-1.1+0.5+35d d=25 =4.175 （連接區）
3.9-1.1+0.5+35d d=20 =4 （連接區）
二層：二層層高 -一層伸入二層的高度+二層伸入三層的高度
一層Hn/6=3.6（層高）-0.6（梁高）/6=0.5
二層Hn/6=3.6（層高）-0.6（梁高）/6=0.5
3.6-0.5+0.5=3.6（非連接區）
3.6-0.5+0.5+35d d=25 =4.475（連接區）
3.6-0.5+0.5+35d d=18 =4.23-35d=35*20 d=20 =3.53
三層：三層層高-二層伸入三層的高度+三層伸入四層的高度
Hn/6=3.6（層高）-0.6（梁高）/6=0.5
Hn/6=3.4（層高）-0.6（梁高）/6=0.467
3.6-0.5+0.467=3.567（非連接區）
3.6-0.5+0.467+35d d=25 =4.442
3.6-0.5+0.467+35d d=18 =4.197
KZ5 d=25/d=20
C30(混凝土強度) 二級抗震 基礎高度600 LaE{33d (33*25角筋強度）﹥基礎范圍（600-40）
基礎層：15d（彎鉤*角筋直徑）+1700-40+Hn/3 d=25 梁：600 {非連接區}=3.135
15d（彎鉤*角筋直徑）+1700-40+Hn/3+35d d=25 {連接區}=4.010
15d（彎鉤*角筋直徑）+1700-40+Hn/3 d=20 {非連接區}=3.060
15d（彎鉤*角筋直徑）+1700-40+Hn/3+35d d=20 {連接區}=3.760
一層：一層層高-基礎層伸入一層的高度+一層伸入二層的高度
3.9-Hn/3（基礎層伸入一層的高度）/3+Hn/6（所在樓層層高-所在樓層梁高）/6=3.9-1.1+0.5=3.3（非連接區）
3.9-1.1+0.5+35d d=25 =4.175 （連接區）
3.9-1.1+0.5+35d d=20 =4 （連接區）
二層：二層層高 -一層伸入二層的高度+二層伸入三層的高度
一層Hn/6=3.6（層高）-0.6（梁高）/6=0.5
二層Hn/6=3.6（層高）-0.6（梁高）/6=0.5
3.6-0.5+0.5=3.6（非連接區）
3.6-0.5+0.5+35d d=25 =4.475（連接區）
3.6-0.5+0.5+35d d=18 =4.23-35d=35*20 d=20 =3.53
三層：三層層高-二層伸入三層的高度+三層伸入四層的高度
Hn/6=3.6（層高）-0.6（梁高）/6=0.5
Hn/6=3.4（層高）-0.6（梁高）/6=0.467
3.6-0.5+0.467=3.567（非連接區）
3.6-0.5+0.467+35d d=25 =4.442
3.6-0.5+0.467+35d d=18 =4.197
四層
內側（1--68） 外側（1--67）
KZ1 d=22 （外側角）/d=16

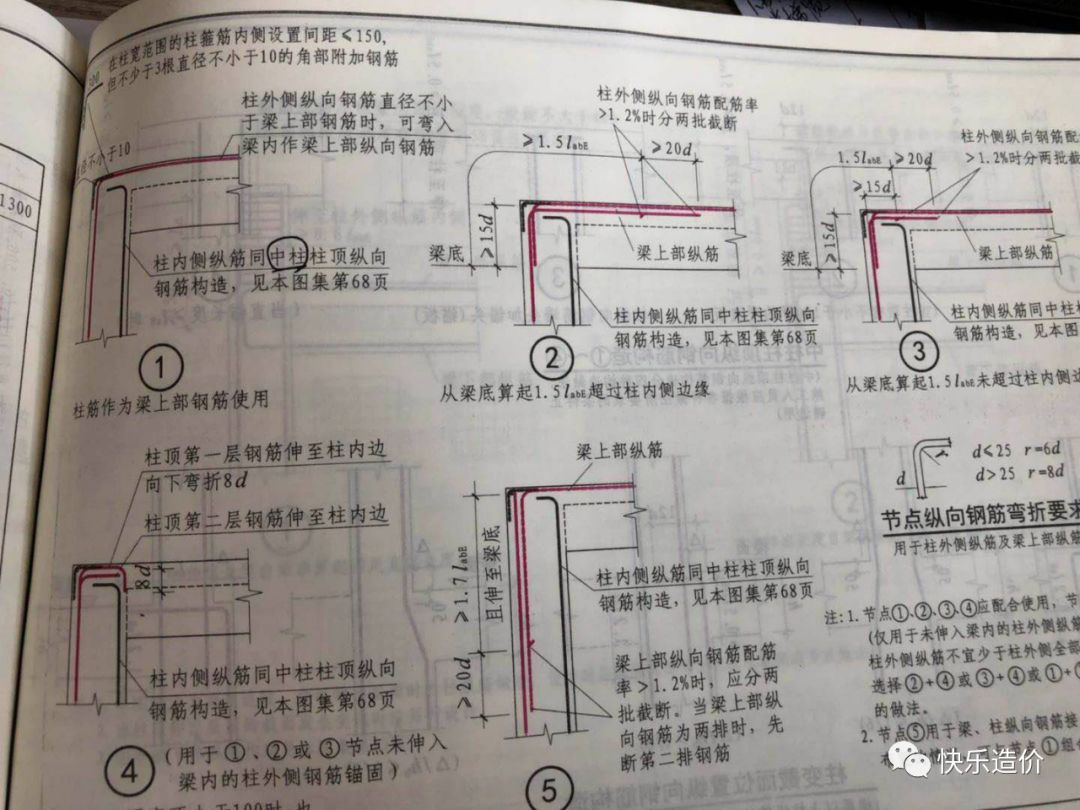

H（層高）-Hn/6（層高-梁高）/6+1.5Labe（錨固長度）{1--67}-0.6（梁高）
3400-（3400-600）/6+1.5*33d d=22-600
3400-{467﹤500取大數}+1.5*33*22-600
3400-500+1.89-600=3389（非連接區）-35*22=3389-770=2619（連接區）
d=16 3400-500+15*33*16-600
3400-500-792-600=3092（非連接區）-35*16=3092-560=2532(連接區)
內側：1.判斷直錨長度是否大于Lae（33d圖集1 58頁）直錨長度：梁高-保護層600-30=570 Lae(33d):d=22 33×22=726 d=16 33×16=528

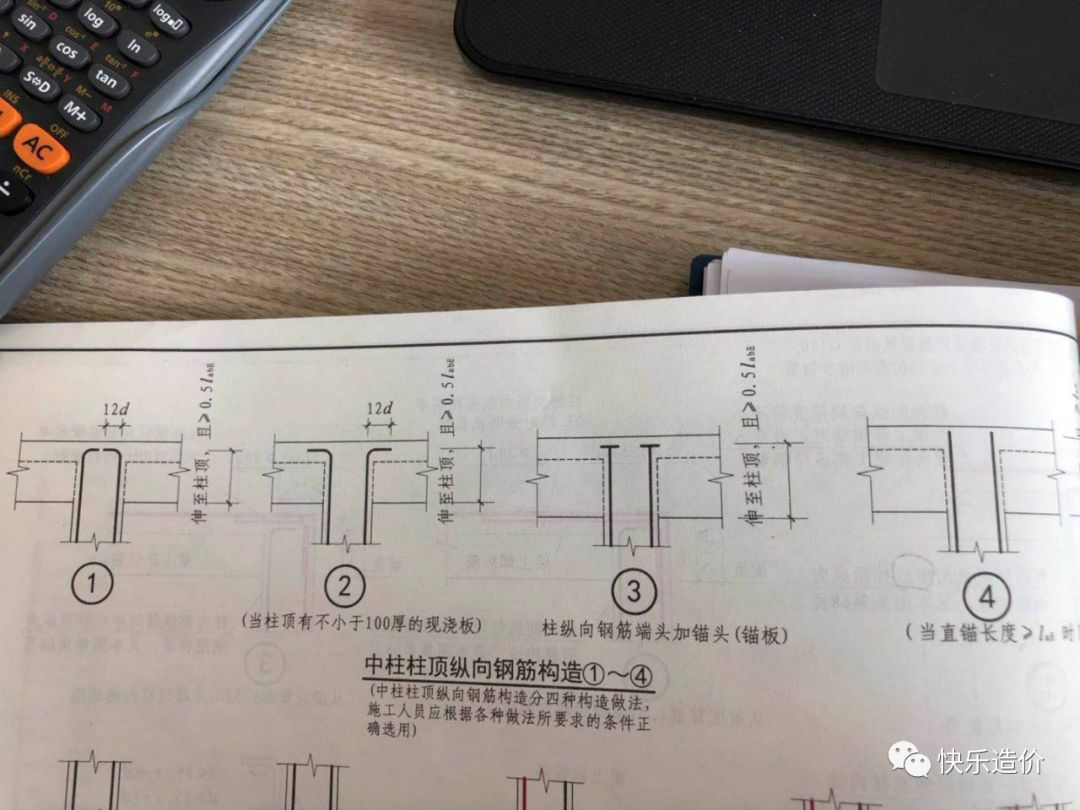

直錨長度＜Lae 所以彎錨長度為 圖集1 68頁圖①②
層高-梁高-三層伸入長度+彎錨長度（直錨長度+12d）3400-500-500+470+12×22=2400+470+264=3134 d=22
3400-500-500+470+12×16=2400+470+192=3062 d=16
箍筋

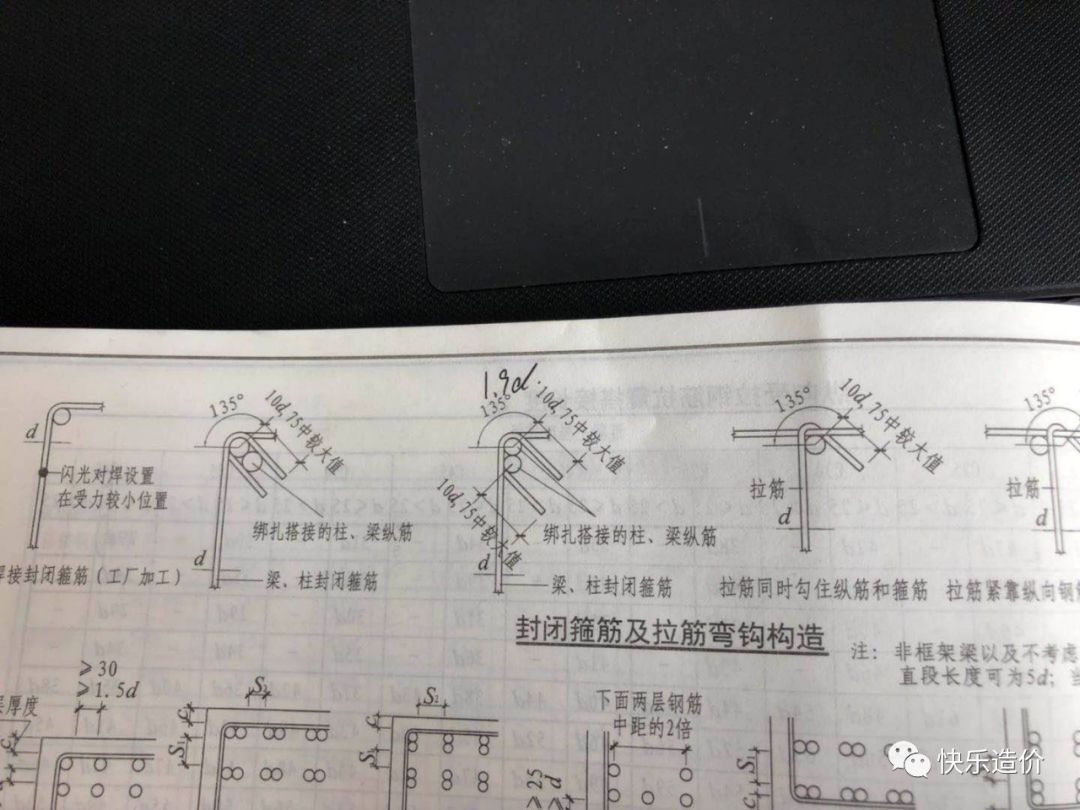

箍筋彎鉤（1--62）
彎箍長度：1.9d（圖集1 62頁 135°=1.9d）+10d;75(取最大值) 10d=80. 1.9×8+80=15.2+80=95.2 95.2×2=190.4

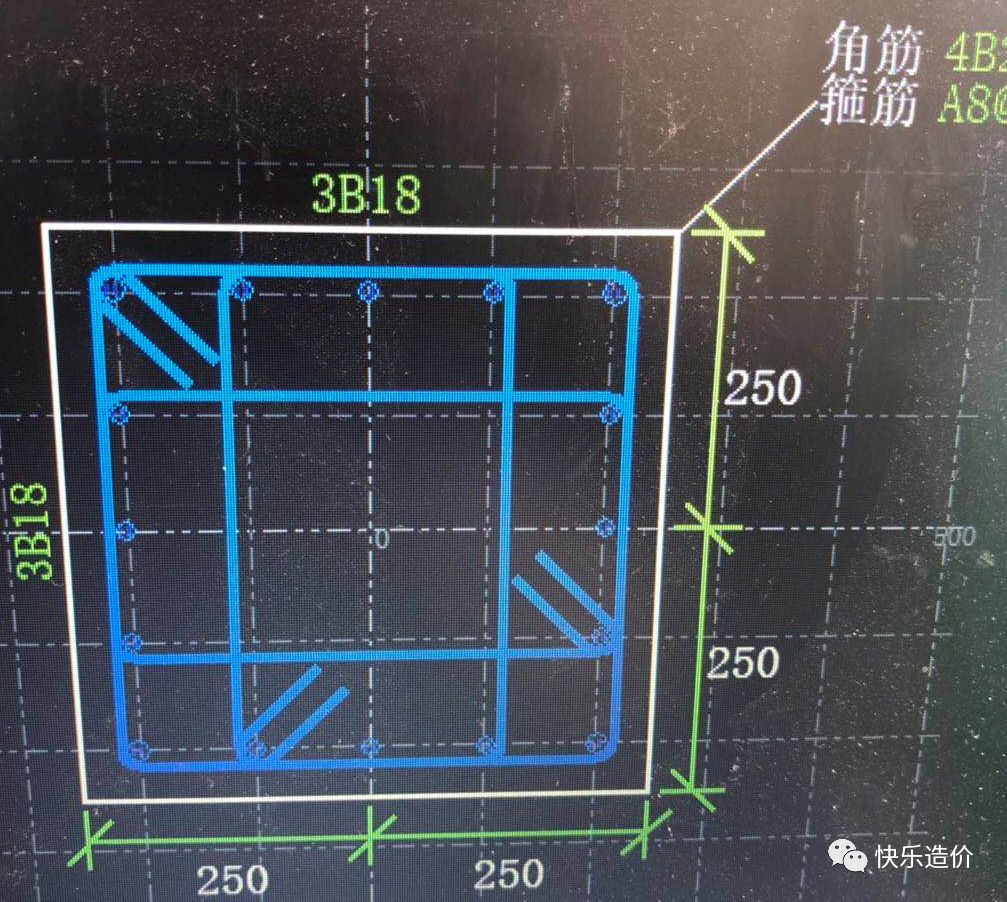

KZ1箍筋
大箍筋：{（基礎高-2個保護層）+（基礎高-2個保護層）}*2
一側 一側 邊數
{（500-60）+（500-60）}*2=1760+190.4=1950.4
2個彎鉤
小箍筋（橫、豎）：{（基礎高/寬-2個保護層）/2（一側）+基礎高/寬-兩個保護層}*2邊數
（500-60/4*2+440）*2=1320+190.4=1510.4

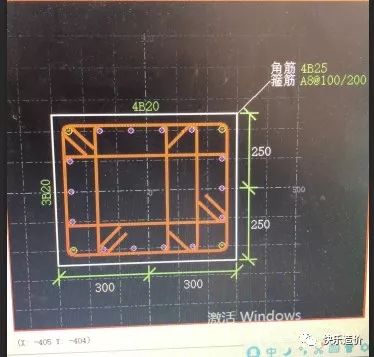

KZ5箍筋
大箍筋：{（基礎寬-2個保護層）+（基礎高-兩個保護層）}*2
{（500-60）+（600-60）}*2=980*2=1960+190.4=2150.4
小箍筋（橫）：{（基礎寬-2個保護層）/2+（基礎層-2個保護層）}*2（邊數）
{（500-60）/4*2+（600-60）}*2=（220+540）*2=1520+190.4=1710.4
小箍筋（豎）：{（基礎高-2個保護層）/5*2+（基礎寬-2個保護層）}*2（邊數）
{（600-60）/5*2+（500-60）}*2=（216+440）*2=1312+190.4=1502.4
拉筋：500-60+190.4=630.4

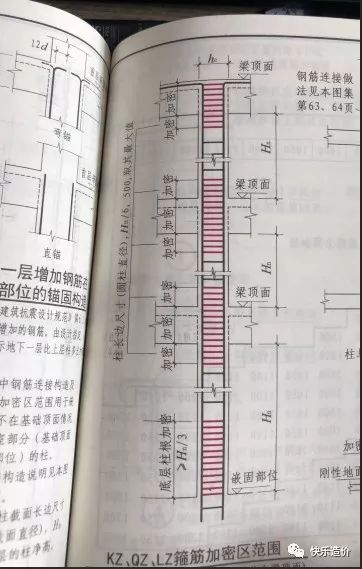

KZ1鋼筋根數
非加密區：取整-1 加密區：取整+1 梁：取整（基礎層高-保護層-起步距離÷間距
基礎層：
（500-40-100）÷500=0.72≈1+1=2
（1700-500-50）÷100=1150÷100=11.5≈12+1=13基礎層共計 2+13=15根
基礎（3--66） 1-4層（1--65）
一層：①（Hn÷3-起步距離）÷間距（圖集1 65頁）
（(3900-500）÷3-50) ÷100=10.8≈11+1=12
② 柱長邊尺寸/Hn÷6/500取最大值 500；(3900-500）÷6≈567 567÷100=5.67≈6+1=7
③ 梁高=500 500÷100=5(加密區)
（3900-1133-567-500）÷200=8.5≈9-1=8(非加密區) 一層共計12+7+5+8=32根
二、三層： ① ② 柱長邊尺寸/Hn÷6/500取最大值500；
(3600-500）÷6≈517 517÷100=5.17≈6+1=7
③ 梁高=500 500÷100=5加密區 二、三層共計5+7+7=19根
四層: ① ② 柱長邊尺寸/Hn÷6/500取最大值500；
(3400-500）÷6≈483 483÷100=4.83≈5+1=6
③ 梁高=500 500÷100=5加密區 四層共計5+6+6=17根

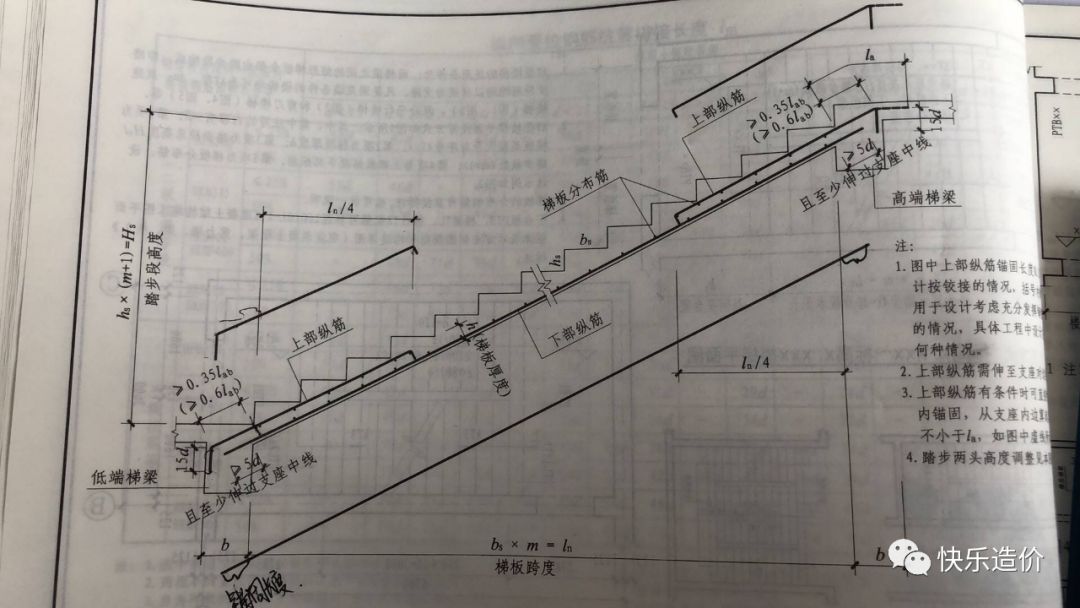

樓梯：AT型樓梯板配筋構造

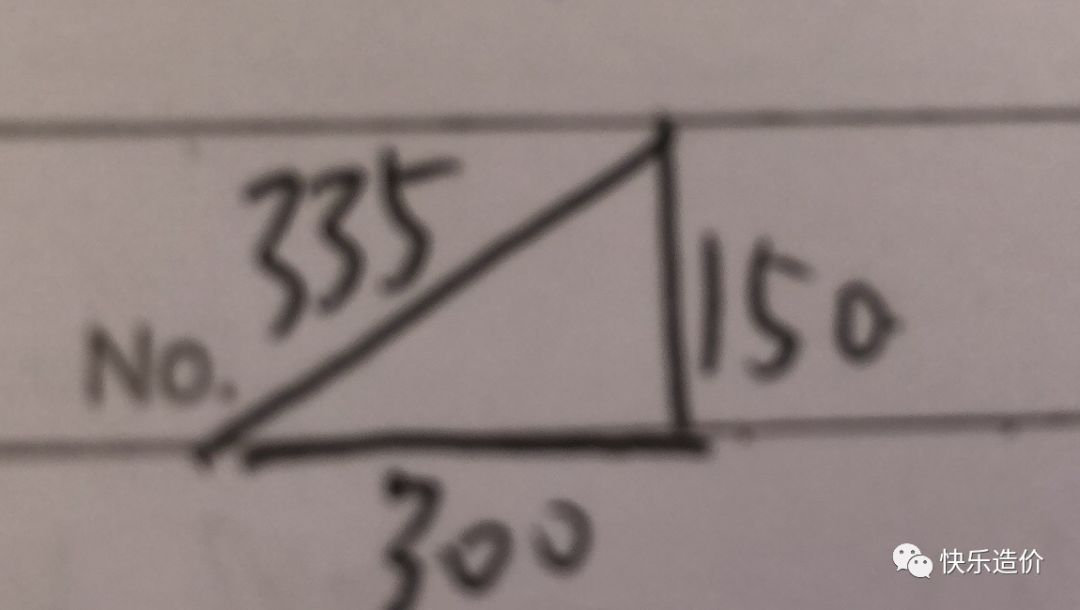

梯板厚度為130mm 踏步高300 寬150
則斜邊長為√300∧2+150∧2=√90000+22500=335
系數為C/A=335/300=1.117
下部縱筋：
梯板跨度*系數+【5d，與1/2支座中線的一半取最大值】*2【上下兩個錨固長度】*系數
Bs*m=ln*系數+【5d，與1/2支座中線的一半取最大值】*2【上下兩個錨固長度】*系數
3600*1.117+200*1.117=4244.6
上部縱筋：
ln/4*系數+梯柱寬-梁的保護層*系數+15d+板厚-上下兩個保護層+彎折
3600/4*1.117+200-25*1.117+15*10+130-30+6.25d
900*1.117+175*1.117+150+100+6.25*10=1005.3+195.475+150+100+62.5=1513.275
分布筋：梯寬-上下兩個保護層+6.25d（兩個彎鉤）=1500-30+62.5*2=1595

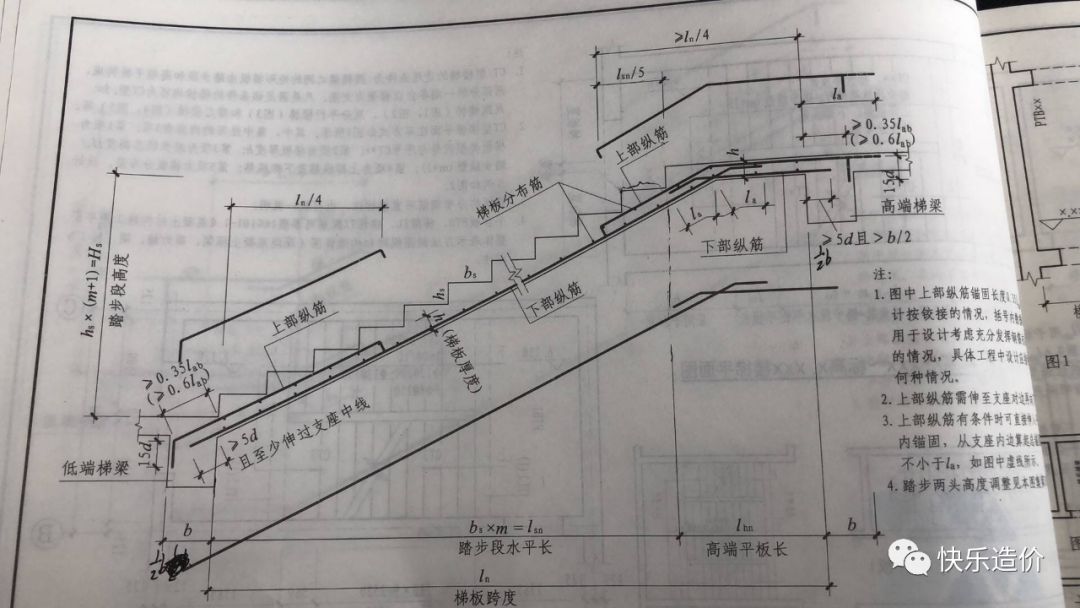

BT型樓梯板配筋構造
下部縱筋：
踏步段水平長*系數+低端平板長+1/2b+1/2b*系數
上部縱筋：
① 6.25d+15d+梁寬-保護層+la+Lln
② Lsn/5*系數+la+彎折
③ ln/4+梁寬-保護層+15d+彎折
分布筋長度：梯寬-2保護層+彎鉤（6.25d）

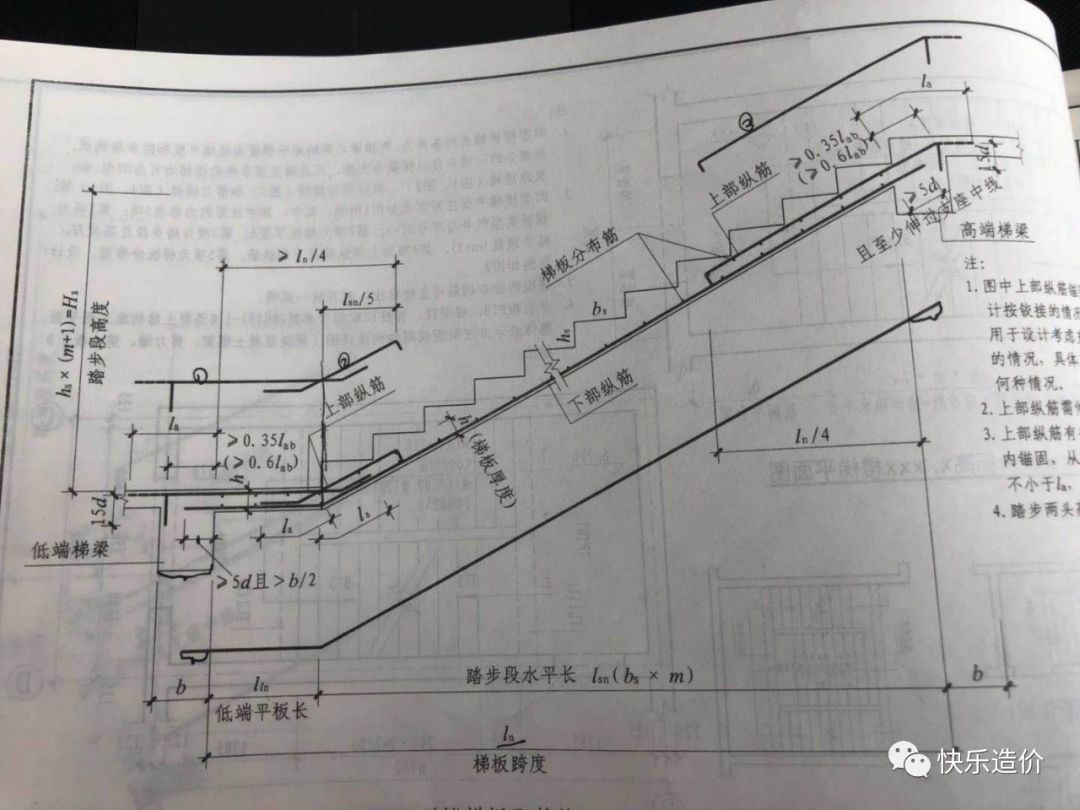

CT型樓梯板配筋構造
下部鋼筋：
①lsn×系數+1/2b×系數+la
②la+(lhn-bs)+1/2b
上部鋼筋：
①15d+梁寬-保護層+Ln÷4+彎折（板厚-上下保護層）
②彎折（板厚-上下保護層）+ (lsn÷5+bs) ×系數+ Lhn-bs+梁寬-保護層+15d

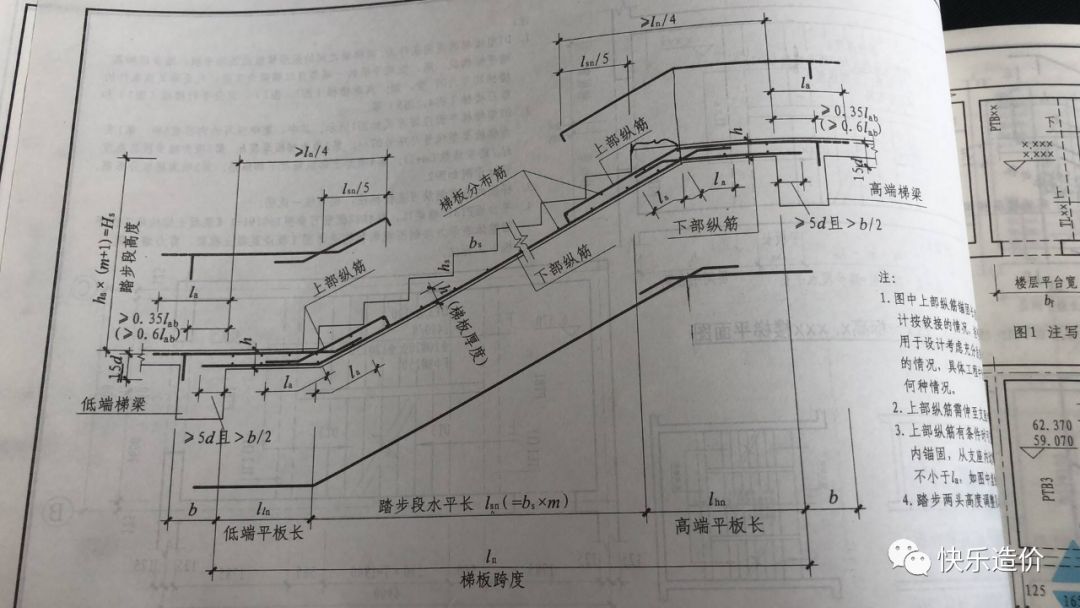

DT型樓梯板配筋構造
下部鋼筋：
①(5d;梁寬的一半×系數取最大值)+水平長度（Lln）+(lsn+bs)×系數+la
②la+(lhn-bs)+ (5d;梁寬的一半×系數取最大值)
上部鋼筋：
梁寬-保護層
①15d+梁寬-保護層+Lln+la
②la+ lsn÷5+彎折（板厚-上下保護層）
③彎折（板厚-上下保護層）+ (lsn÷5+bs) ×系數+ Lhn-bs+梁寬-保護層+15d
ET型樓梯板配筋構造
下部鋼筋：
15d ：①(5d;梁寬的一半×系數 取最大值)+水平長度 (lsn+bs)×系數+la
②la+(lMn-bs)+ lhsn×系數+(5d;梁寬的一半×系數 取最大值)
上部鋼筋：
la ：①15d+梁寬-保護層+(Llsn+bs) ×系數+lmn+la
la ：②la+ lhn×系數+梁寬-保護層+15d
基礎：
JC-1
長度：邊長-2個基礎保護層
2000-2*40=1920
根數:【邊長-（75，與間距/2取最小值）】/間距
起步距離
（2000-150）/150=13+1=14（取整+1）

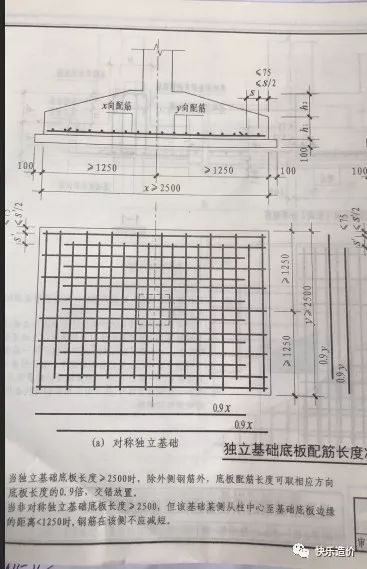

JC-2
長度：外側 邊長-2個基礎保護層
3000-2*40=2920
內側 0.9x（x=邊長）
0.9*3000=2700
根數：外側 2
內側【邊長-（75，與間距/2取最小值）】/間距
起步距離
（3000-150）/150=19+1=20（取整+1）
總根數-2根外側鋼筋=20-2=18

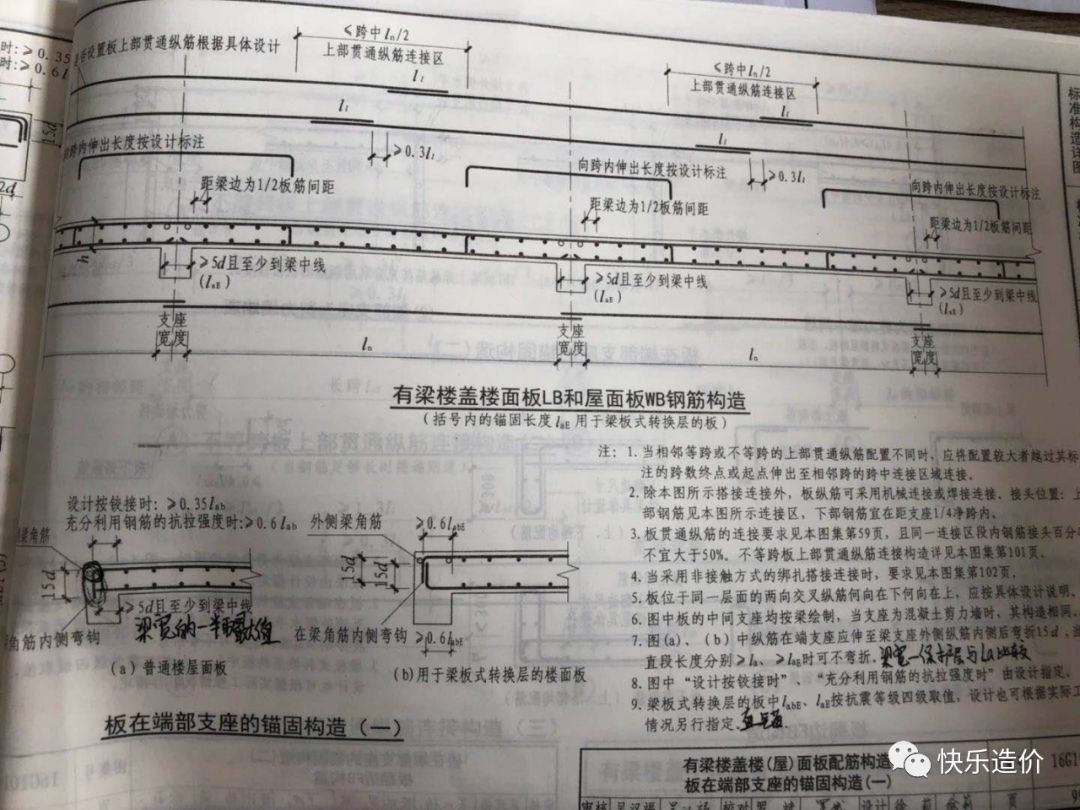

板：
上部鋼筋：
La=30d（判斷直錨彎錨）梁寬-梁保護層（范圍）
直錨：梁寬-梁保護層范圍與長度30d比較
當支座寬≥Lae且≥0.5Hc＋5d，取 Max{Lae，0.5Hc＋5d }。
6號筋：300-25（梁保護層）=275范圍﹥30d（d=8）長度 （直錨）120-30=90（板厚-上下兩個板的保護層） 彎鉤6.25d
240（梁到板長度）+800（鋼筋長度）+90（板厚）+6.25d（d=8）=1180
彎錨：梁寬-梁保護層范圍與長度30d比較
當支座寬≤Lae或≤0.5Hc＋5d，為，取 Max{Lae，支座寬度-保護層+15d }
10號筋：300-15（板保護層）=285范圍﹤30d（d=12）長度（彎錨）120-30=90（板厚-上下兩個保護層）
（160-30）+3300+（120-30）+6.25d=130+3300+90=3520
下部鋼筋：
板凈長+max（( 梁中心線，5d)+6.25d)×2）
凈長：1-2軸線 3300-50（1軸線多出50）-150（300的梁的一半）=3100
（3300-50-150）+（150+6.25*10）*2=3100+212.5*2=3100+425=3525
C-D軸線 6900-50（多出50）-50（多出50）=6800
6900-100+（150+6.25d）*2=6800+425=7225
分布筋：板凈長-兩側負筋板內凈長+2個搭接長度（搭接長度150）
1-2軸：3300-50-150凈長=3100
3100-800（6號筋長度）-1500（10號筋長度）+300（2個搭接長度）=1100
C-D軸：6900-50-50=6800 6800-800-800+300=5500
溫度筋：板凈長-兩側負筋板內凈長+2個搭接長度（搭接長度150）
1-2軸：800+36*8*2=1376
C-D軸：5200+36*8*2=5776
根數：（分布筋、負筋、溫度筋）
分布筋：（長度-起步距離（間距的一半））/間距 （取整+1）
6號筋（1軸線）（800-100）/200=3.5=4+1=5
6號筋（d軸線）（800-100）/200=5
10號筋（2軸線）（1500-100）/200=7+1=8
負筋：（長度-起步距離（間距的一半）*2）/間距 （取整+1）
6號筋（1軸線）（6800-100-100）/200=33+1=34
6號筋（d軸線）（3100-100-100）/200=14.5=15+1=16
10號筋（2軸線）（6800-100-100）/200=33+1=34
溫度筋：（長度-梁寬-梁寬-起步距離-起步距離（間距一半）*2-1軸線6號筋-2軸線10號筋）/間距 （取整+1）
X：（6900-50-50-200-200-800-800）/200=24+1=25
Y：（3300-50-150-200-200-800-1500）/200=2+1=3

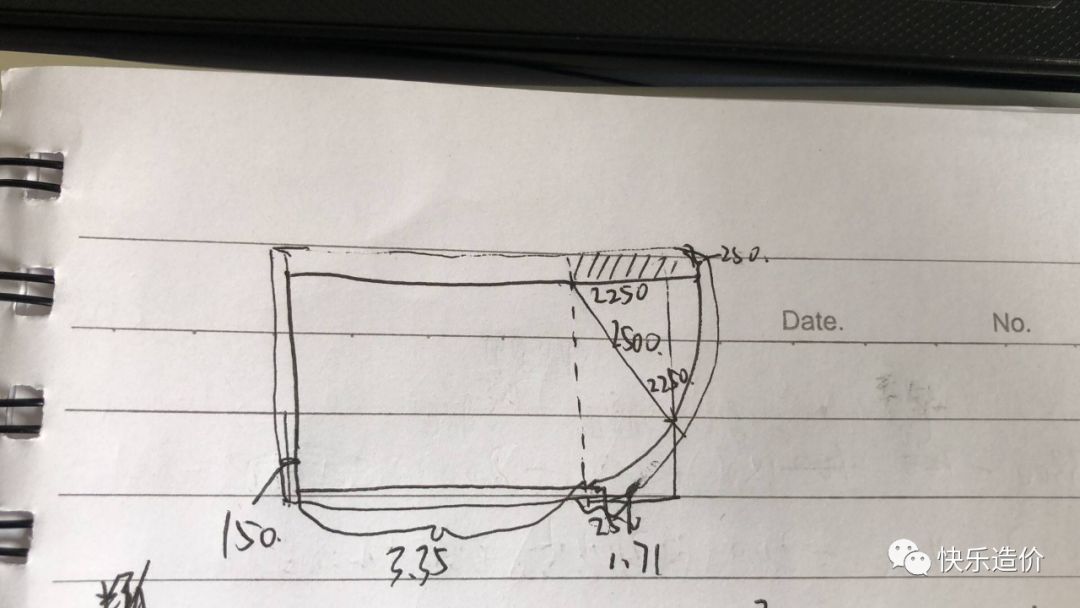

弧形板：
半弧面積：∏r∧2/4=3.14*（2.5-0.25（梁的一半）∧2）/4=3.14*5.0625/4≈3.97
梁的面積：2.25*0.25=0.56 弧凈面積：3.97-0.56=3.41
弧形板寬 3.41/（2.5-0.25-0.25）=1.71 寬：2.5-0.25-0.25=2
6-2.5-0.15=3.35 長：3.35+1.71=5.06
下部鋼筋：
底筋：x:（2-0.2）/0.2=9+1=10
Y：（5.06-0.18）/0.18=27.1=28+1=29
4號筋：板負筋：（2-0.13）/0.13=37.9=14.3=15+1=16
分布筋：（5.06-0.13）/0.13=37.9=38+1=39
9號筋：板負筋：（2-0.18）/0.18=10.1=11+1=12
分布筋：（1.5-0.1）/0.2=7+1=8
梁：
KL5(3)300×500 框梁5三跨截面尺寸為寬300 高500A10@100/200(2) 直徑為10的一級鋼筋 加密區100 非加密區200均為二肢箍2B25 2根直徑25的二級上部通長筋G2B12 2根直徑12的二級縱向側面構造筋
上下部通長筋：
判斷直錨彎錨（圖集1 84頁）
直錨長度 柱寬-保護層
彎錨長度 柱寬-保護層；0.4labe（33d）（取最大值）+15d
kl5 la=33d=33×25=825
范圍：柱寬-保護層=500-25=475
la＞范圍 即彎錨
0.4labe=0.4×33×25=330
即取 475+15d為錨固長度 475+15×25=850
KL5通長筋長度
梁凈長+2彎鉤
6000+6000+3300-500+850+850=16500
支座負筋：（圖集1 84頁）
邊跨 第一排：ln1÷3 (凈長÷3)+錨固長度 ((梁高-梁保護層)+15d)
第二排：ln1÷4 (凈長÷4)+錨固長度 ((梁高-梁保護層)+15d)
中跨 第一排：ln1÷3 (凈長÷3) ×2+柱寬
第二排：ln1÷4 (凈長÷4) ×2+柱寬
5-6;c軸 第一排：（6000-500）÷3+850=2683
第二排：（6000-500）÷4+850=2225
6-7;c軸 第一排：（6000-500）÷3×2+500≈4167 （500=梁在柱內=2柱的一半）
第二排：（6000-500）÷4×2+500=3250
7-8;c軸為跨中部筋 原位標注在梁中標注時為跨中部筋 判斷直錨彎錨 la＞范圍 即彎錨
長度 彎錨 (柱寬-保護層+15d)+凈長+柱寬+（ln÷3；ln÷4）
第一排：500-25+15×25+3300-500+500+（6000-500）÷3=475+375+1833=5983
第二排：500-25+15×25+3300-500+500+（6000-500）÷4=5425
側面鋼筋：
構造鋼筋： 直徑＞10 每9米/接頭 直徑＜10 每12米/接頭
長度 凈長+(15d×2)錨固長度+15d×n（搭接數） n=（凈長+15d×2）÷9 向下取整
n=（6000+6000+3300-500+15×12×2）÷9=1.68≈1
6000+6000+3300-500+15×12×2+15×12×1
=15160+15×12×1=15160+180=15340
下部非通長筋:
邊跨 柱內彎錨（柱高-梁保護層+15d）+凈長+（柱寬-保護層；0.5hc+5d；lae取最大值）
中跨 凈長+2（柱寬-保護層；0.5hc+5d；lae取最大值）
KL5 ：一段 15×25+500-25+550+33×25=850+550+825=7175
二段 6000-500+2×33×25=7150
三段 15×20+500-25+3300-500+33×20=775+2800+660=4235
箍筋長度：圖集1 62頁
2×（（寬－2個梁的保護層）＋（高－2個梁的保護層））+2（1.9d+（10d,75取最大值））
2（500-50+300-50）+2（1.9×10+10×10）=1400+238=1638
箍筋根數：
加密區：（（1.5hb（梁高），500取最大值）-梁保護層-起步距離）÷間距。向上取整+1
1.5hb=1.5×500=750；500（圖集1 88頁） （750-50-25）÷100=6.75≈7+1=8根
非加密區：（凈長-2個加密區的長）÷間距。向上取整-1
（6000-500-750-750）÷200=20≈20-1=19根
KL5 ①②跨共計 8+8+19=35根 ③跨加密區（750-50）÷100=7+1=8
非加密區（3300-500-2×750）÷200=1300÷200=7-1=6 共計 8+8+6=22根
拉筋長度：
梁寬≤350時直徑為6 梁寬＞350時直徑為8
梁寬-2個保護層+ 2個彎鉤 (2×（10d,75取最大值）+1.9d))
300-50+2×（1.9×6+75）=250+172.8=422.8
根數：跨凈長-2個加密區的起步距離÷非加密區間距的2倍
①②跨 （6000-500-2×50）÷（2×200）=5400÷400=13.5≈14+1=15根
③跨 （3300-500-2×50）÷400=2700÷400=6.75≈7+1=8
受扭鋼筋：
（圖集1 90頁受扭鋼筋錨固長度為lae/la 因圖紙要求為二級抗震所以為la即33d）
凈長+錨固長度（33d）×2
KL9 (2500+4700-250-350)+33×14×2=7524
以上是河南一磚一瓦零基礎學員劉少茹的總結
